Substituindo um Cartucho FINE
Quando ocorrem avisos de cuidado ou erros sobre tinta restante, o código de erro aparecerá no LCD para informar o erro. Neste estado, a impressora não pode imprimir ou digitalizar. Verifique o código de erro e execute a ação apropriada.
Ao usar a impressora, a periferia do slot de saída do papel poderá ficar sujo com tinta.
Antes de substituir o Cartucho FINE, limpe a periferia do slot de saída do papel.
Procedimento de Substituição
Quando você precisar substituir um cartucho FINE, siga o procedimento abaixo.
Importante
-
Não toque nos contatos elétricos (A) ou no ejetor da cabeça de impressão (B) em um cartucho FINE. A impressora poderá não imprimir corretamente se você tocá-los.
- Ao remover um cartucho FINE, substitua-o imediatamente. Não deixe a impressora sem o cartucho FINE.
-
Use um novo cartucho FINE para substituí-lo. A instalação de um cartuchos FINE usado pode entupir os ejetores.
Além disso, com um cartucho FINE desse tipo, a impressora não poderá informar quando será preciso substituir o cartucho FINE corretamente.
- Após a instalação de um cartucho FINE, não o remova da impressora nem o deixe aberto. Isso causará o ressecamento do cartucho FINE, e a impressora poderá não funcionar corretamente quando for reinstalada. Para manter a qualidade ideal de impressão, use um cartucho FINE no período de seis meses a partir da primeira utilização.
Nota
-
Para o Windows, se acabar a tinta de um cartucho FINE, será possível imprimir com cartucho FINE colorido ou preto, na tinta que restar, somente por um tempo. Porém, a qualidade da impressão poderá ser reduzida, em comparação com a impressão utilizando os dois cartuchos. É recomendável o uso de um cartucho FINE novo para obter o máximo de qualidade.
Mesmo ao imprimir somente com uma tinta, imprima com o cartucho FINE que estiver vazio instalado. Se o cartucho FINE colorido ou o cartucho FINE preto não estiver instalado, ocorrerá um erro, e a impressora não conseguirá imprimir.
Para obter informações sobre como definir essa configuração, consulte abaixo.
-
A tinta colorida pode ser consumida, mesmo ao imprimir um documento em preto e branco ou ao especificar impressão em preto e branco.
As tintas coloridas e preta são consumidas na limpeza padrão e na limpeza profunda da cabeça de impressão, o que pode ser necessário para manter o desempenho da impressora. Quando acabar a tinta, substitua o cartucho FINE por um novo imediatamente.
-
Verifique se a alimentação está ligada.
-
Retraia a bandeja de saída de papel e também a extensão da bandeja de saída.
-

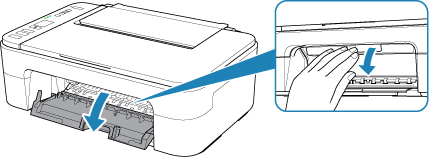

Abra a tampa.
O suporte do cartucho FINE será movido para a posição de substituição.
Cuidado- Não segure o suporte do cartucho FINE para pará-lo ou movimentá-lo à força. Não toque o suporte do cartucho FINE até sua parada completa.
Importante- O interior da impressora pode estar manchado de tinta. Tenha cuidado para não manchar as mãos ou as roupas ao substituir os cartuchos FINE. É possível remover com facilidade a tinta do interior da impressora com um pano ou similar.
- Não toque nas peças metálicas ou em outras peças no interior da impressora.
- Se a tampa for deixada aberta por mais de 10 minutos, o suporte do cartucho FINE move-se para a extremidade esquerda e um erro é gerado. Nesse caso, feche a tampa e abra-a novamente.
-
Remova o cartucho FINE vazio.
-
Empurre o cartucho FINE até ele encaixar.
-

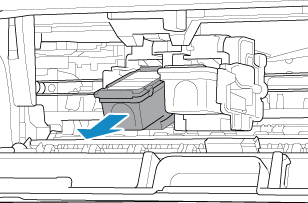

Remova o cartucho FINE.
Importante- Manuseie o cartucho FINE com cuidado para não manchar a roupa nem a área ao redor.
- Descarte o cartucho FINE vazio seguindo as leis e regulamentações locais que tratam do descarte de itens de consumo.
-
-
Prepare um novo cartucho FINE.
-

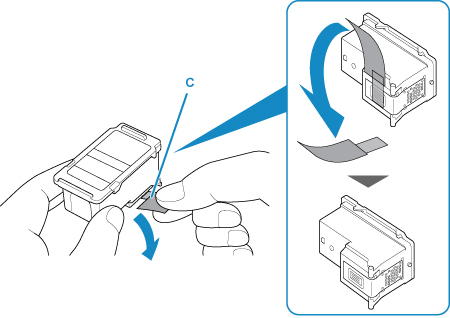

Tire um cartucho FINE novo da embalagem e remova a fita de proteção laranja (C) delicadamente.
Importante- Se você agitar um cartucho FINE, a tinta poderá derramar e manchar suas mãos e a área ao redor. Manuseie um cartucho FINE com cuidado.
- Tome cuidado para não manchar suas mãos e a área ao redor com a tinta na fita de proteção removida.
- Depois de remover a fita de proteção, não a recoloque. Descarte-a de acordo com as leis e regulamentações locais referentes ao descarte de itens de consumo.
- Não toque nos contatos elétricos ou no ejetor da cabeça de impressão de um cartucho FINE. A impressora poderá não imprimir corretamente se você tocá-los.
-
-
Instale o cartucho FINE.
-

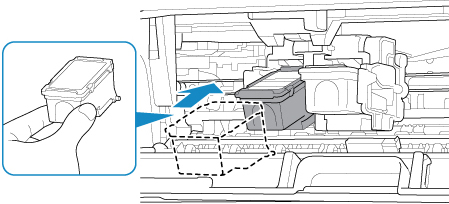

Insira um novo cartucho FINE em uma inclinação até o suporte do cartucho FINE.
O cartucho FINE colorido deve ser instalado no slot esquerdo e o cartucho FINE preto deve ser instalado no slot direito.
Importante-
Insira o cartucho FINE delicadamente de forma que ele não atinja os contatos elétricos do suporte do cartucho FINE.
-
-

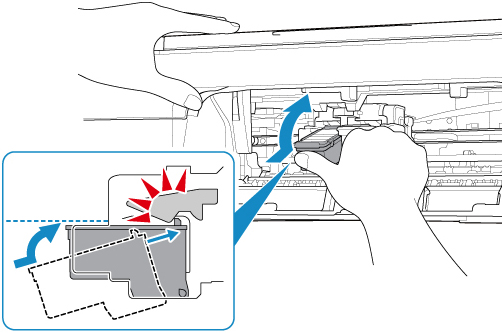

Empurre o cartucho FINE para dentro e para cima com firmeza até ele encaixar no lugar.
Importante-

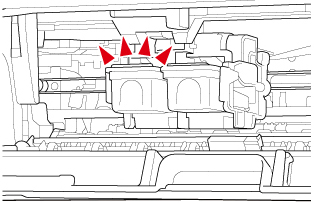

Verifique se os cartuchos FINE estão instalados corretamente.
- A impressora não imprimirá, a menos que o cartucho FINE colorido e o cartucho FINE preto estejam instalados. Instale os dois cartuchos.
-
-
Feche a tampa.
Nota-
Se o código de erro for exibido no LCD depois que a tampa for fechada, execute a ação apropriada.
- A impressora pode fazer um ruído durante o funcionamento.
-
-
Ajuste a posição da cabeça de impressão.
Depois de substituir o cartucho FINE, alinhe a cabeça de impressão.
Nota- Quando o alinhamento da cabeça de impressão for realizado, a impressora iniciará a limpeza da cabeça de impressão automaticamente antes de imprimir a folha de alinhamento da cabeça de impressão. Não execute mais nenhuma operação até que a impressora conclua a limpeza da cabeça de impressão.
